"Kaiman ex Kaiser Wilhelm"

Modell eines Taucherglockenschiffes







Der Taucherschacht "Kaiman" war der letzte von fünf Coulombschen Taucherschächten, die ab 1859 für den Rhein gebaut wurden.
            Der Taucherschacht wurde 1892 in Duisburg bei den Firmen Hanner & Comp.und der Schiffswerft Berninghaus als Taucherglocke V gebaut.
Seine Aufgaben waren unteranderen mit dem 1890 erbautem Schwesternschiff "Krokodil" den Grund des Rheines von Hindernisen zu befreien. Nach dem II. Weltkrieg wurden auch Fliegerbomben und Trümmer aus den Rhein entfernt. Als man den Mittelrhein in den 60er Jahren des vorigen Jahrhundert ausbaute, wurden beide Taucherschächte auch eingesetzt.
In dieser Zeit wurde der "Kaiman" auch modernisiert und zwar von Dampf auf Diesel.
Im Jahr 2006 wurde er nur auf Grund seiner hohen Betriebskosten außer Dienst gestellt. Er wäre heute noch technisch gesehen einsatzfähig.

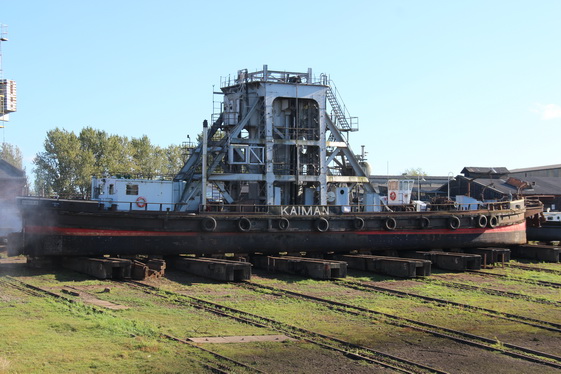

Nach 124 Jahren ist er nach Duisburg (seine Geburtsstadt) zurückgekehrt. Nach der SUK auf der "Meidericher Schiffswerft" wartet das Technisches Denkmal auf seine weitere Verwendung.





Das Original:



  Eigner:

WSA, Bingen

  Baujahr:

1892

  Bauwerft:

 Hanner & Comp. / Berninghaus, Duisburg

  Länge ü a.:

44.50 m

  Breite ü.a.:

9,33 m

  Tiefgang:

1,50 m

  Verdrängung:

400.00 to

  Absenktiefe der Taucherglocke:

8,00 m

  eigener Antrieb:

kein





Modell im Maßstab:

1:50

  Erbauer:

Siegfried Röhlig



Bei einer Kreuzfahrt auf dem Rhein entdeckte ich den Taucherschacht. Ich kam zu dem Entschluss, dieses interessante Arbeitsgerät im Maßstab 1:50 nachzubauen.
Nach einigen Recherchen war ich im Besitz eines Generalplans und etliche Bilder, auch konnte ich das Original besuchen und weitere Fotos machen

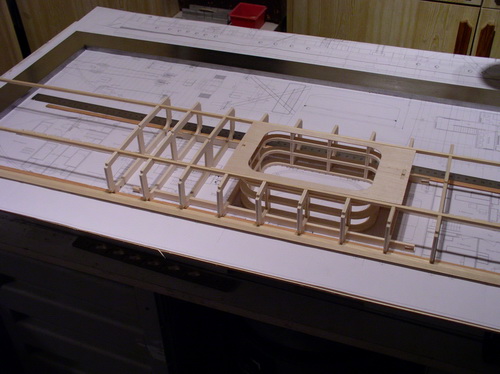

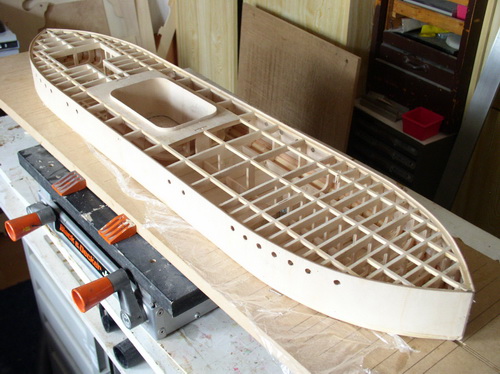

Ende 2009 konnte ich nun die ersten Spannten auf das Helligbrett aufstellen.

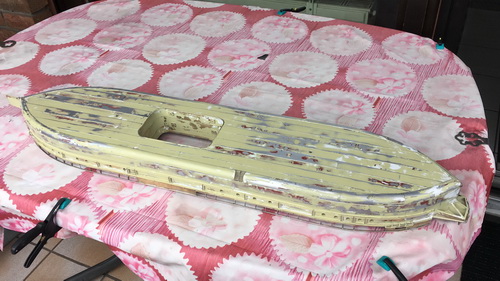

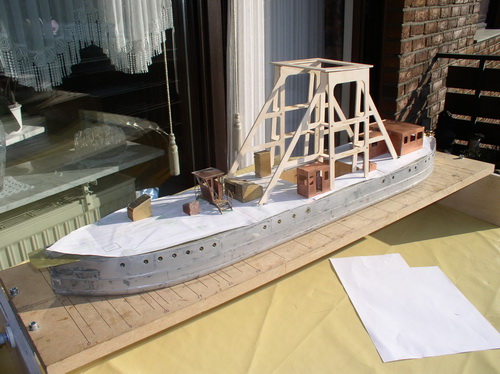

Bauzustand 2009











Bauzustand 2010

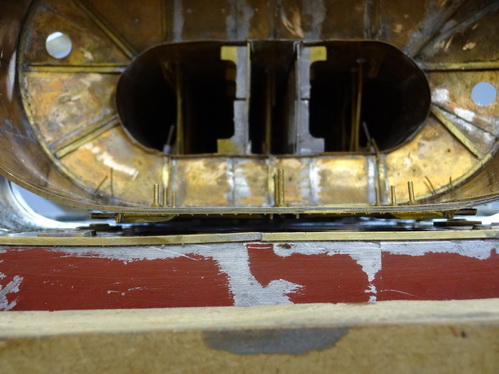

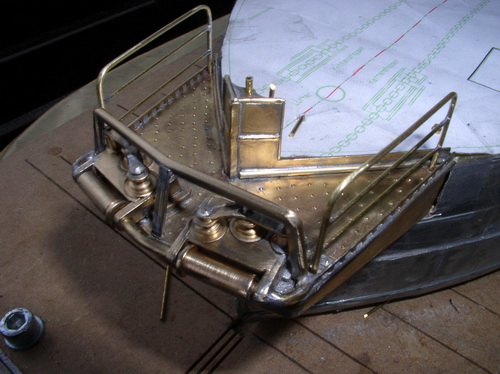

Bug



Bauzustand 2011

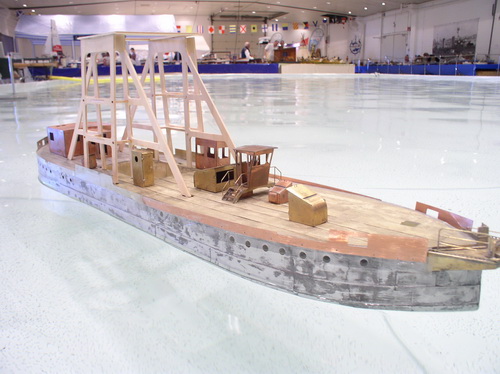

Ersten Wasserkontakt auf der Messe in Neumünster

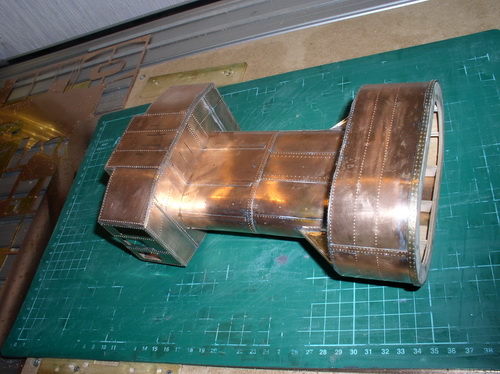

Taucherglocke

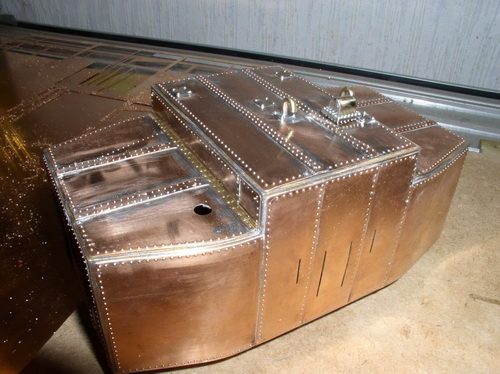

Druckkammer der Glocke



Bauzustand 2011







Bauzustand Januar 2013

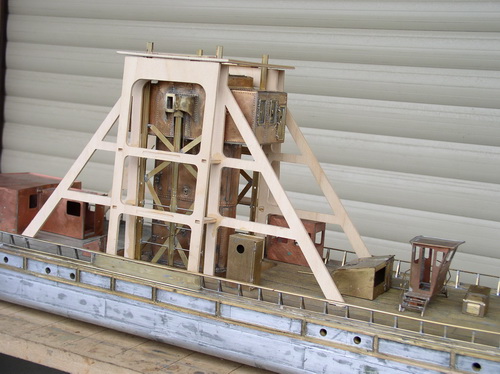

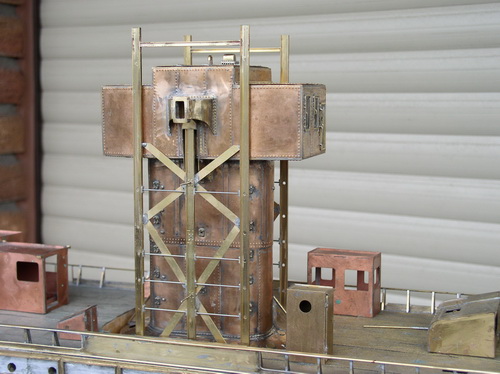

Glockengerüst noch aus Holz

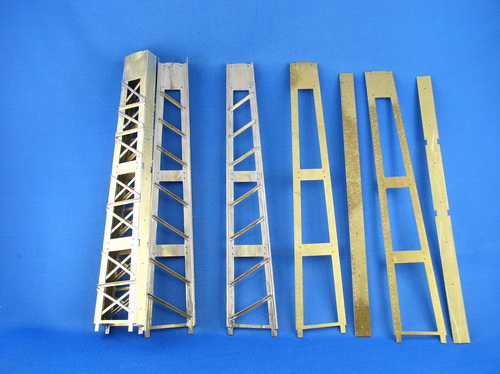

Teile für die Säulen des Glockengerüst

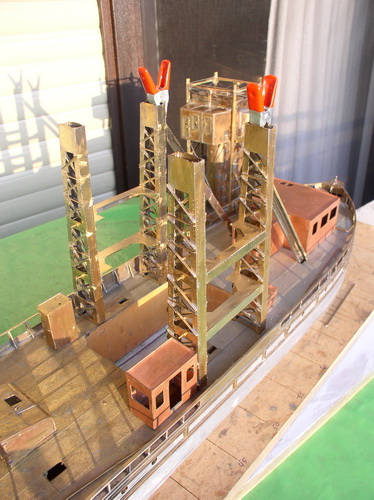

Die vier Säulen des Glockengerüst

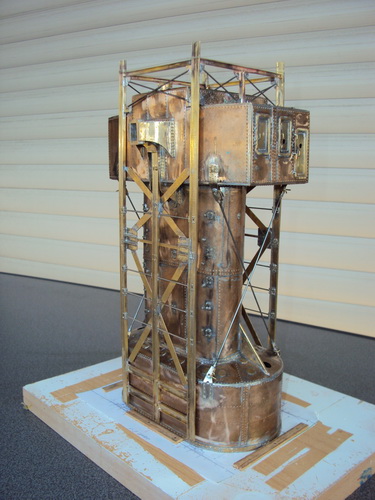

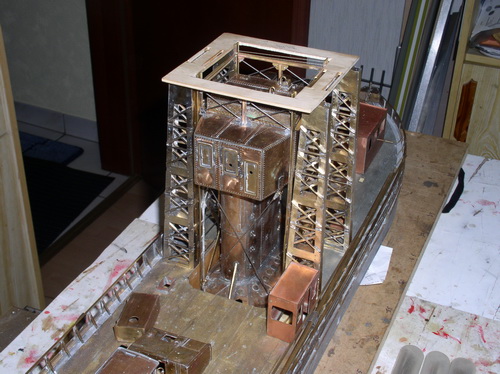

Die Säulen des Glockengerüst mit Glocke

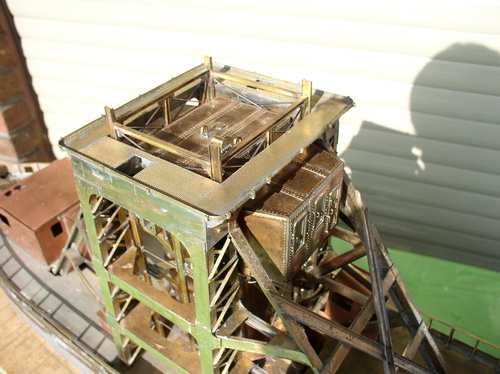

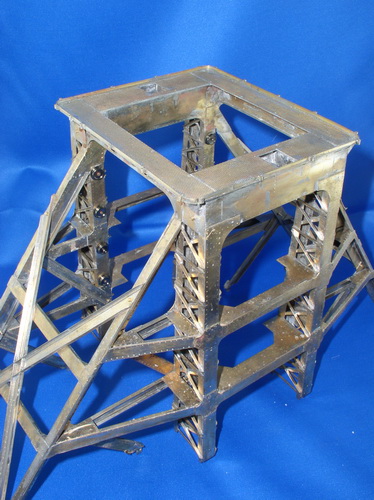

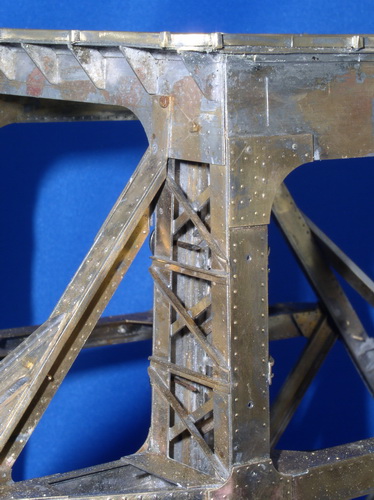

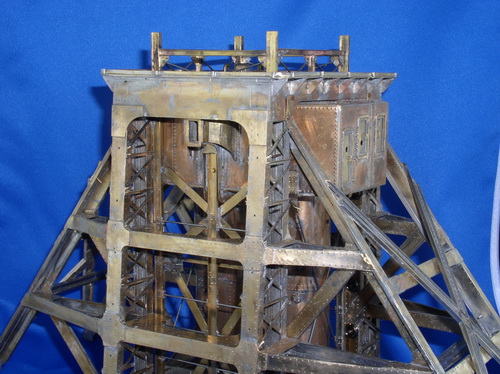

 Glockengerüst

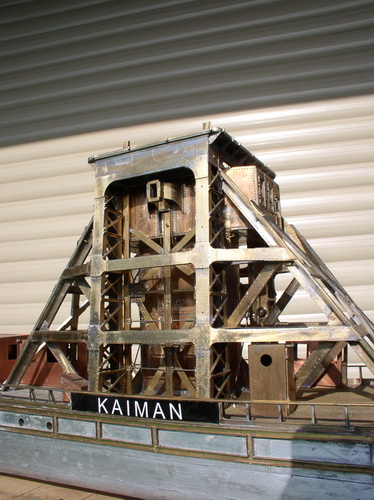

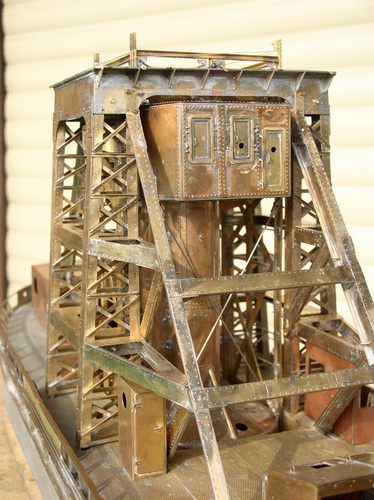

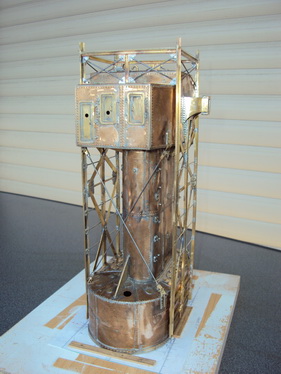

Glockengerüst mit Taucherglocke

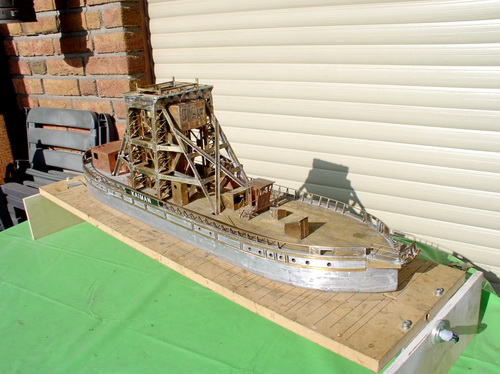

Bauzustand  März 2013







Nach einer Pause wurde 2017 weiter gebaut und zwar mit der Hubvorrichtung der Tauchglocke

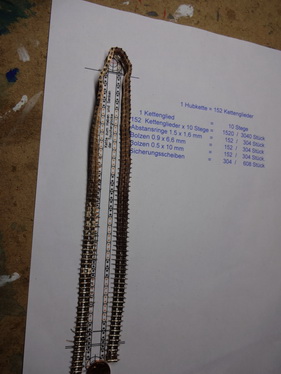

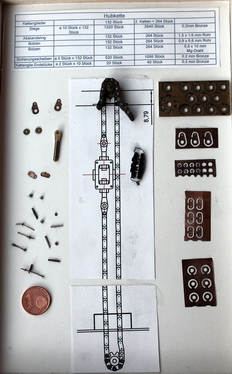

Hubkette

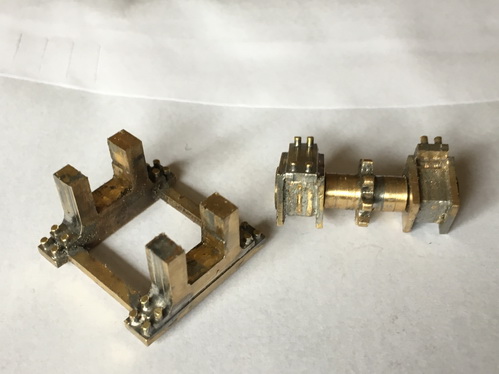

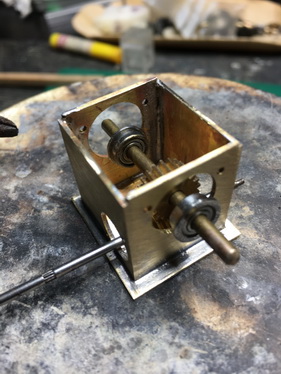

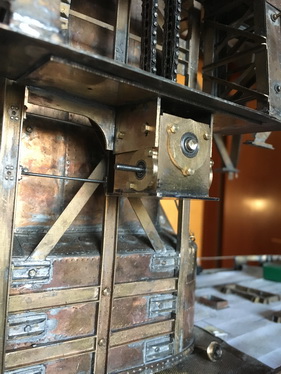

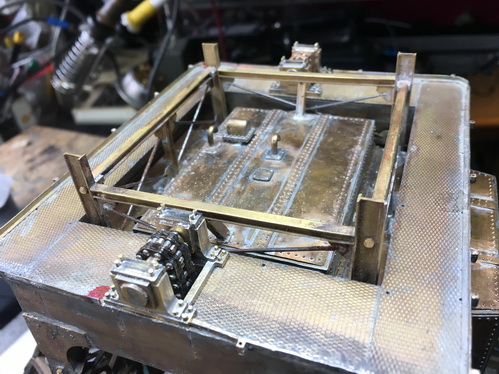

Winkelgetriebe für die Hubkette

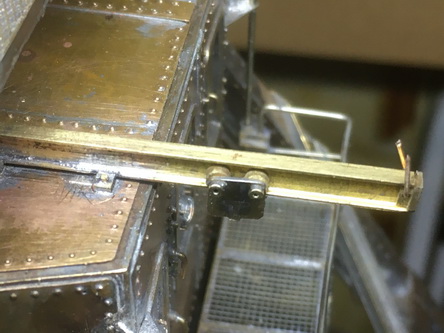

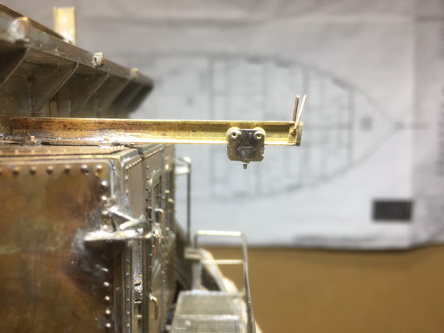

Obere Umlenkung für die Hubkette

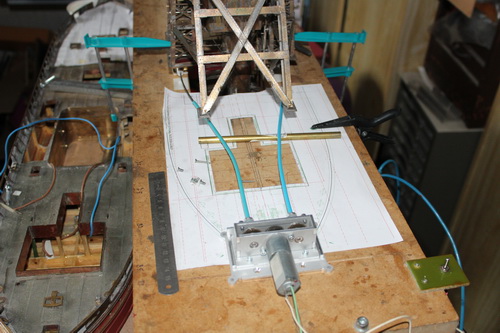

Der erste Versuch des Antriebs

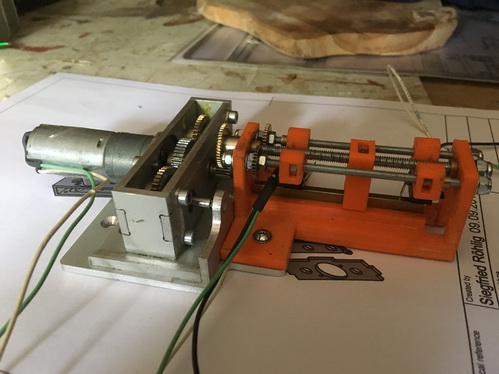

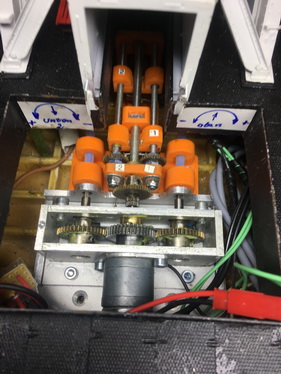

Antrieb mit Endschalter

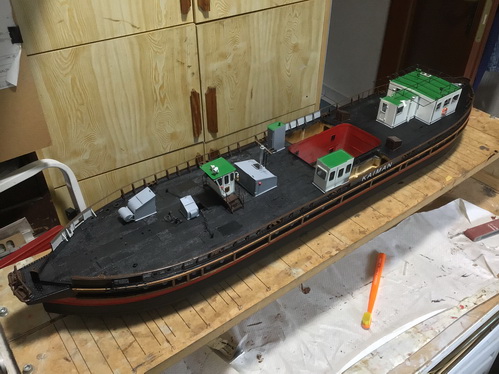

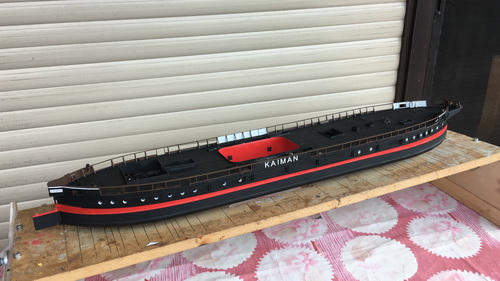

Rumpf und einen Teil der Aufbauten nach der Lackierung

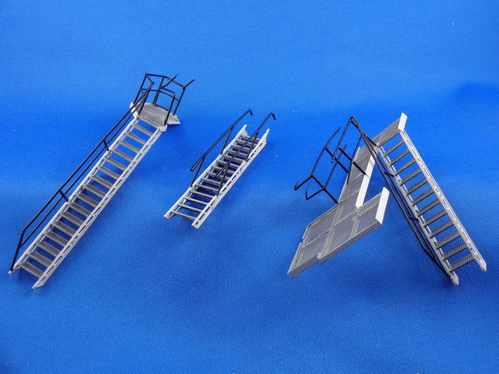

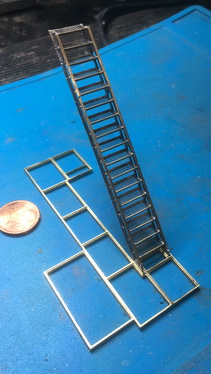

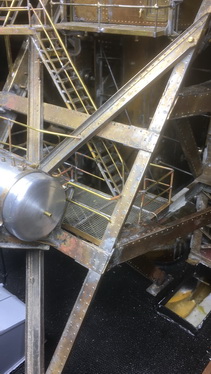

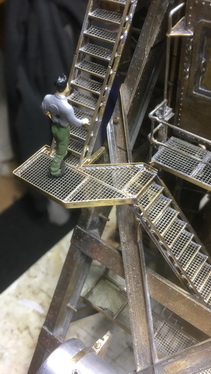

Treppenaufgang zur Schleusenkammer

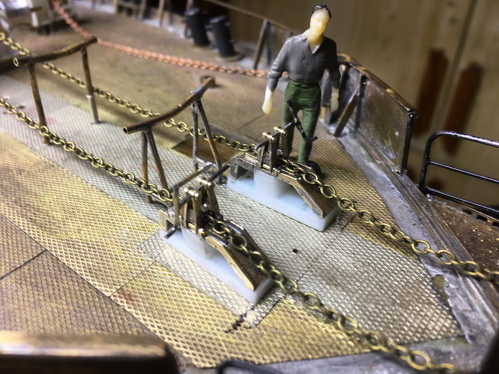

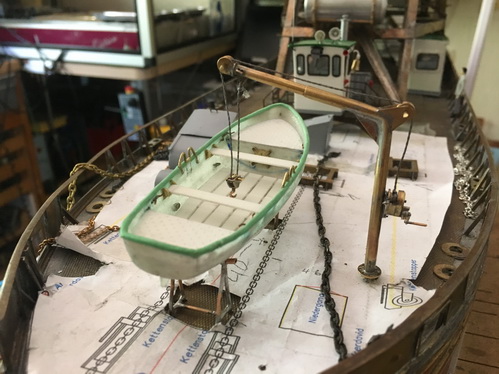

 Bugbereich mit Nachen und Kettenstopper

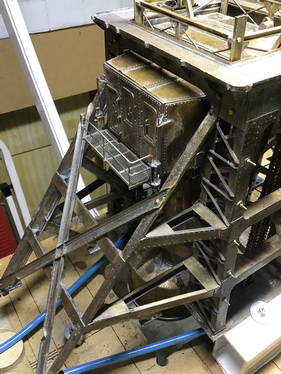

  Glockengerüst vorne und hinten



  Stand Anfang 2020

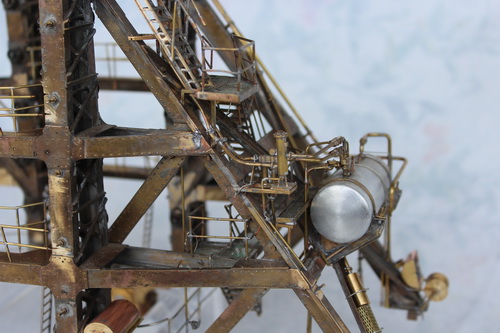

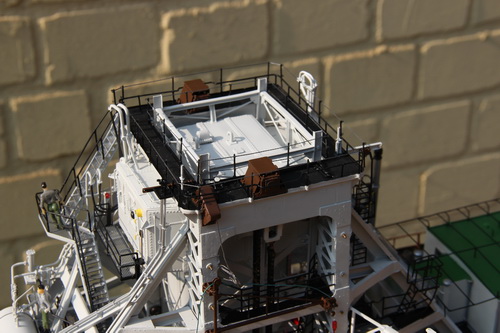

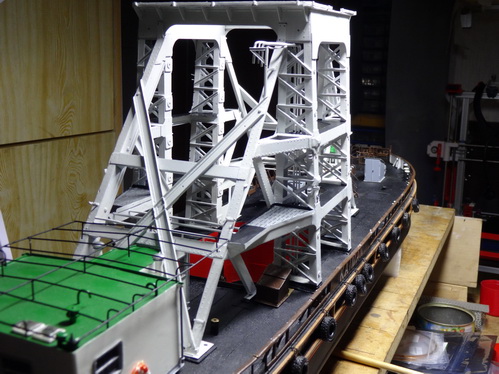

  Glockengerüst lackiert

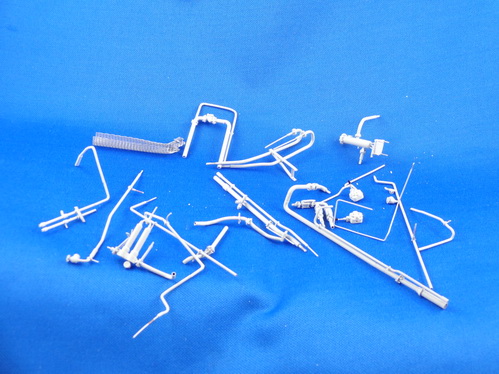

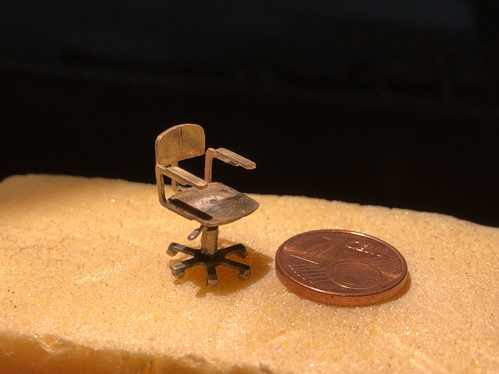

Rohrleitungen und Kleinteile fertig zur Montage

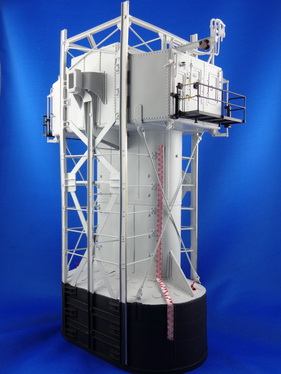

  Tauchglocke unlackiert und lackiert

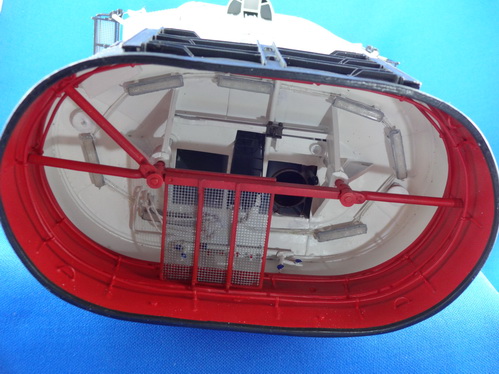

  Tauchglocke von unten im Rohbau

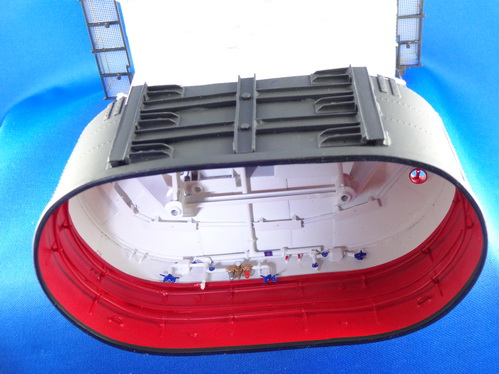

Tauchglocke fertig lackiert

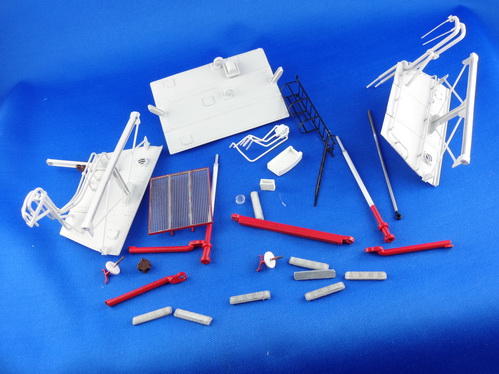

Kleinteile für die Tauchglocke zur Montage                                            Tauchglocke fertig montiert

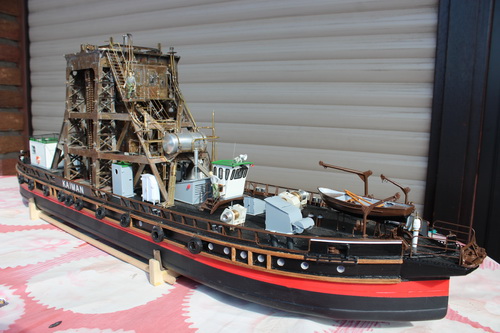

Stand September 2020

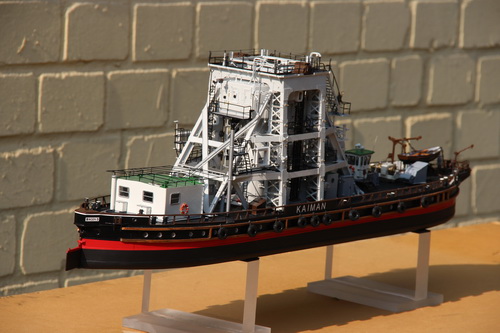

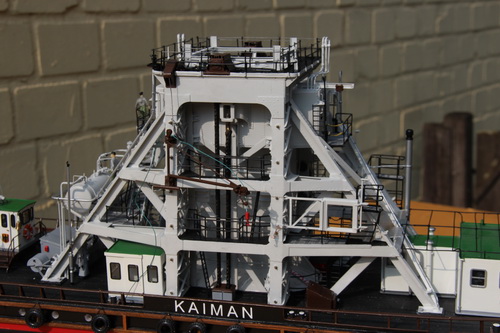

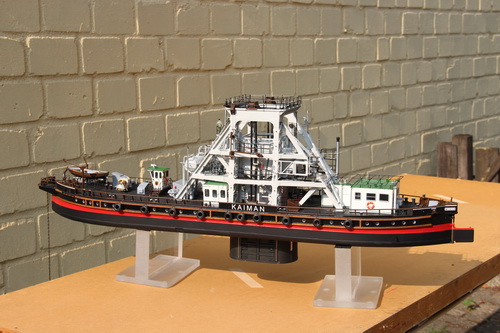

   Glockengerüst mit Tauchglocke montiert und auf den Rumpf verschraubt



Stand Dezember 2020



Fertigung der Hydr. Verholwinden und der Klippanker

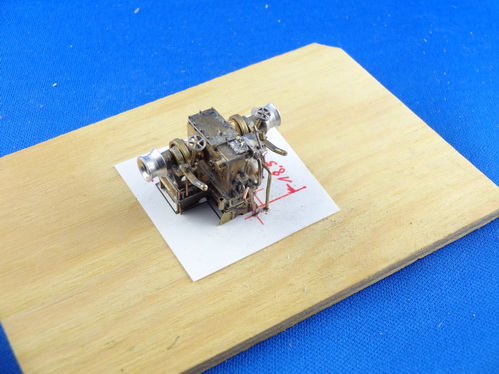

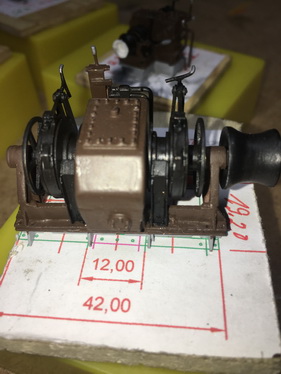

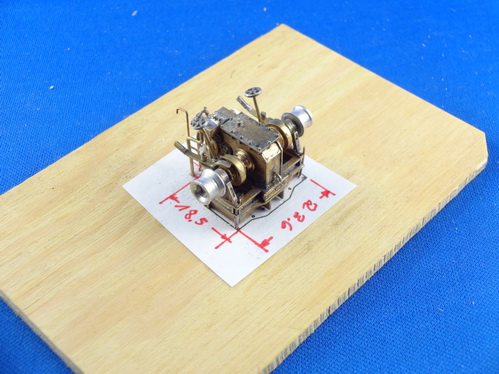

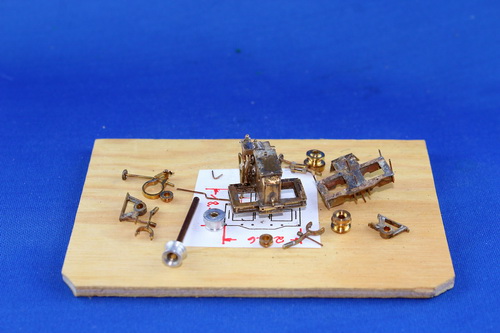

Hydr. Heckankerwinde

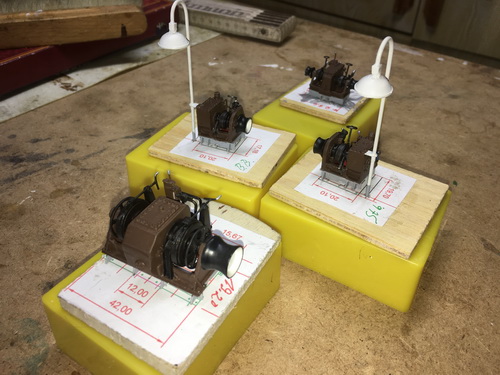

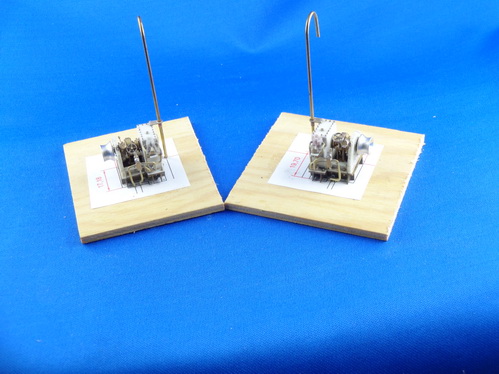

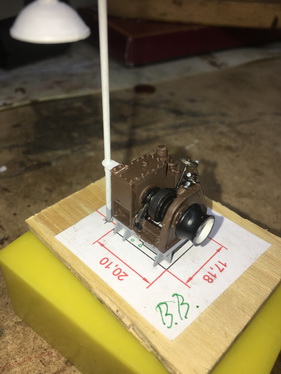

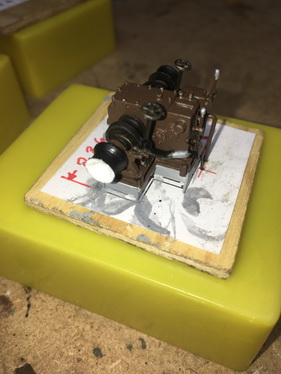

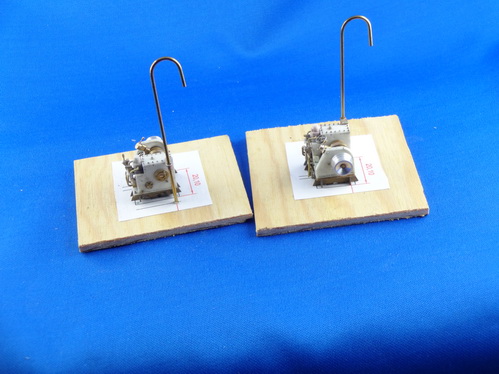

Hydr. Seitenverholwinden

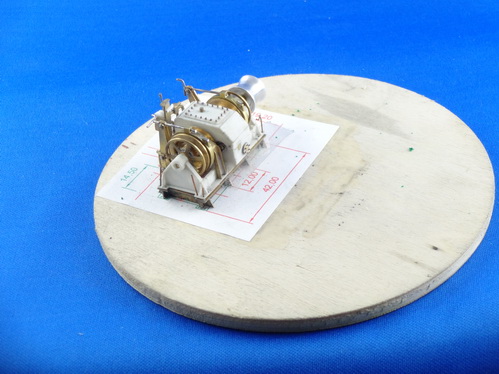

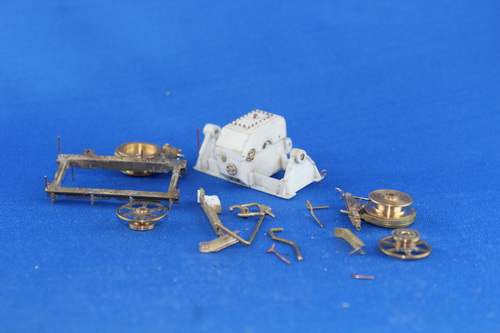

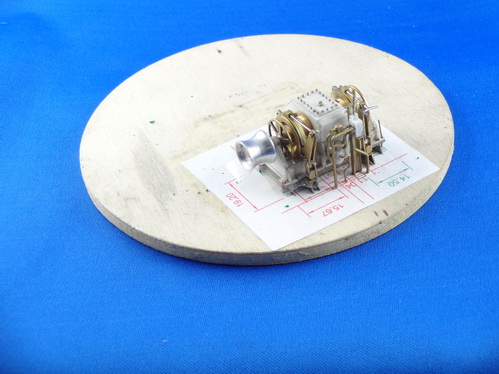

Hydr. Vordere Verholwinden

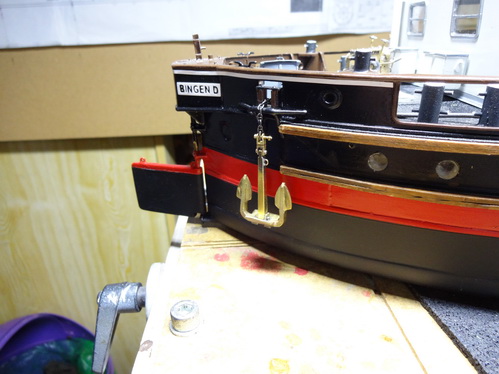

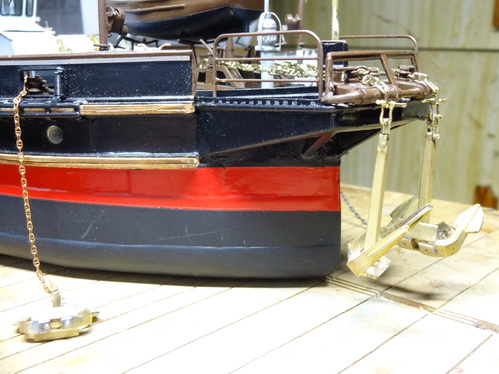

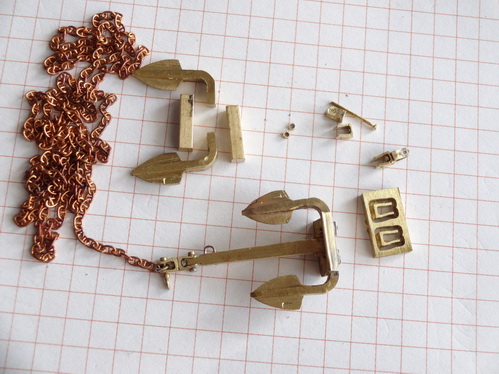

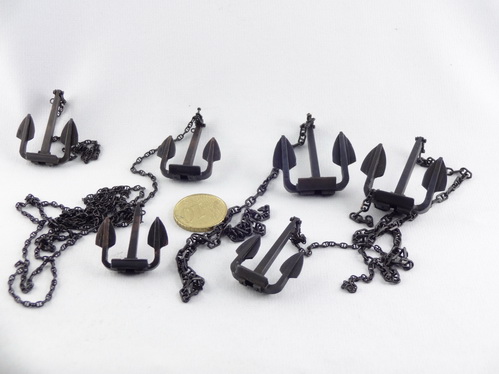

Klippanker







Das Modell des Taucherschacht " Kaiman" ist nun zu ca 90% fertig.



Weitere Bilder werden folgen.
