Exenter gesteuertes Schaufelrad |
Für den für den Seitenradschlepper "Friedrich Haschke" |
Der Seitenradschlepper "Friedrich
Haschke" wird mit zwei Schaufelrädern angetrieben.
Das Schaufelrad ist
ein patentiertes Schaufelrad der Schiffswerf Geb.Sachsenberg, Rosslau.
1883
wurde die Schaufelkinematik von dem Oberingenieur Ernst Dietze (1837 - 1915)
entwickelt.
Jedes Schaufelrad bestehe aus 2 x 7
Schaufeln.
Die Verstellung der Schaufelblätter erfolgt durch zwei Exenderscheiben,
die auf der Antriebswelle befestigt sind,
Der Druckkreisdurchmesser beträgt
3.20 m.
Das Modell ist im Maßstab
1:50 für den Seitenradschlepper "Friedrich Haschke" erstellt worden.
|

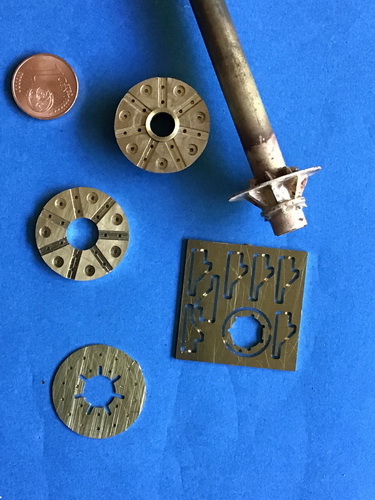

Radnarbe |
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
Räder mit Radnarben |
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|

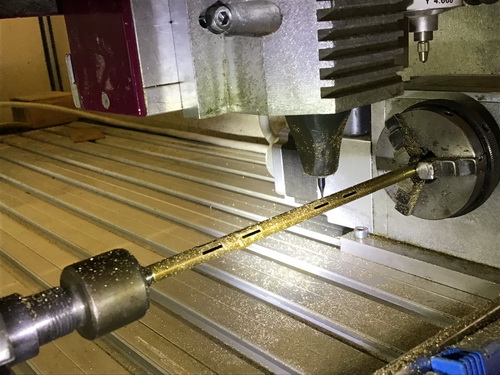

Fräsen der Welle ( Nuten) |
||||
|
|
||||
|
|
||||
|
|
|
|
|
|
|
|
||||
|

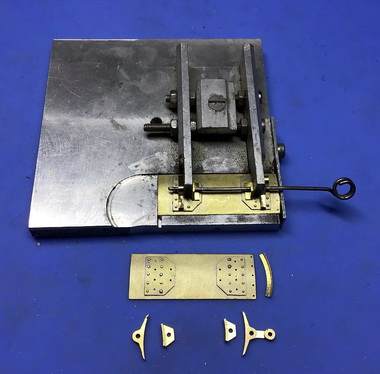

Löthilfe zum Löten der Schaufeln |
||||
|
|
||||
|
|
||||
|
|
|
|
|
|
|
|
||||
|
Schaufeln |
||||
|
|
||||
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|

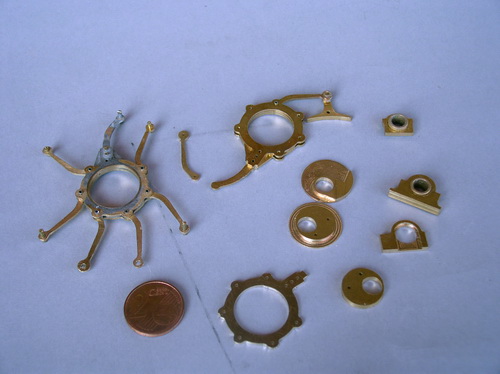

Exentersteuerung |
||||
|
|
|
|
|
|
|
|
||||
|
|
||||
|
|
||||
|

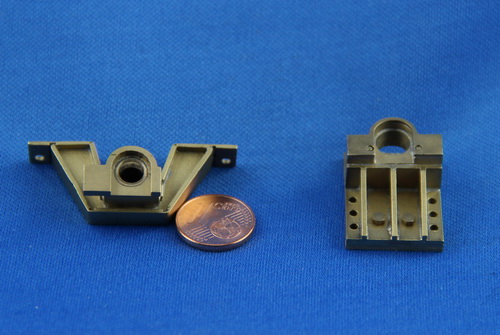

Lagerböcke |
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|

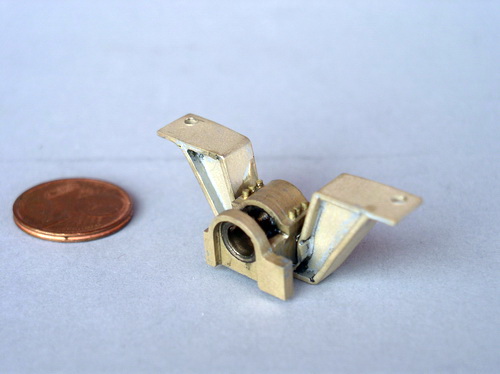

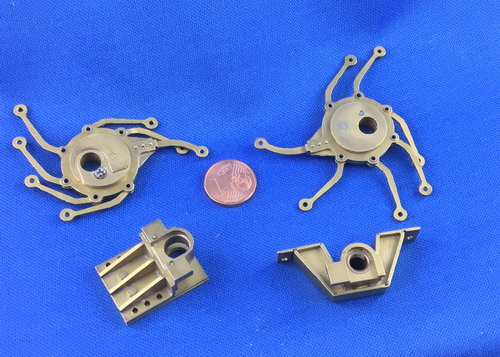

Exender mit Lagerböcke |
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
Schaufel mit Exenter und Lagerböcke |
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
Rad |
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
Rad mit Exender und Lagerbock Bordwand |
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|

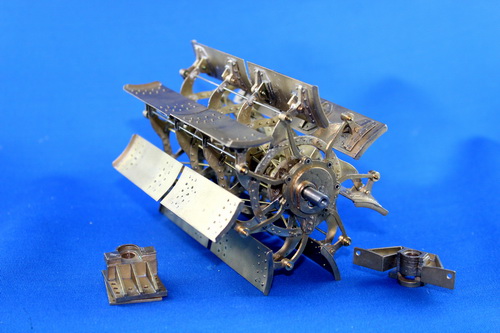

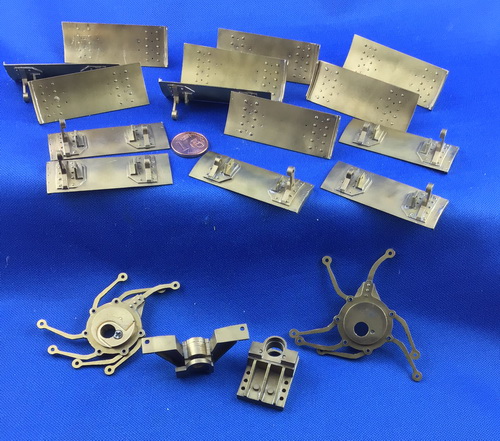

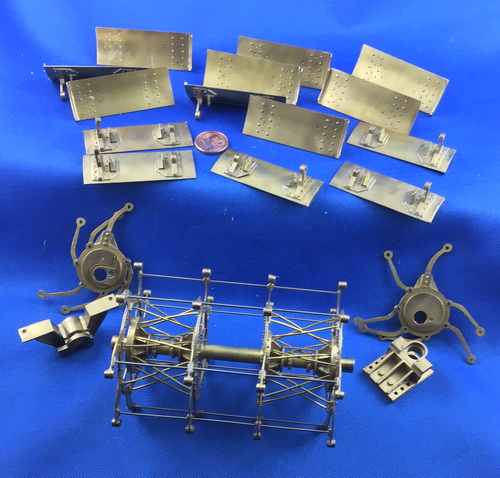

Komplete Teile des Schaufelrad |
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
Fertiges Rad ohne Exentersteuerung |
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|

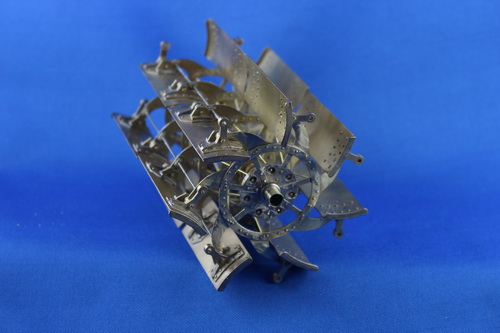

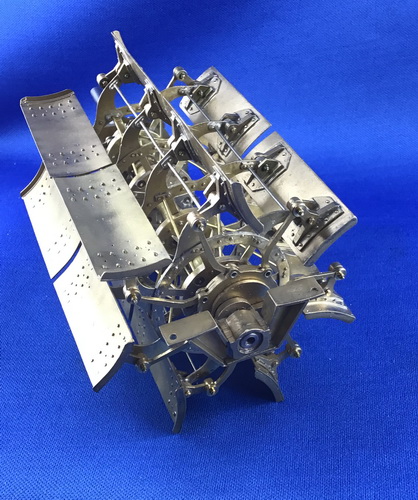

Fertiges Rad mit Exentersteuerung |
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|

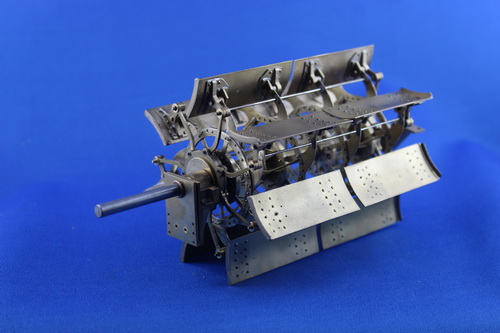

Rad komplet mit Lagerböcke |
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
|
|
||||
